15с-1-1 Клапан предохранительный прямого действия
Клапан предохранительный 15с-1-1 Ду 25 PN 1,0 МПа — надежное устройство прямого действия для защиты трубопроводов и оборудования от превышения давления. Применяется для воды, пара, воздуха и нейтральных газов. Отличается прочной конструкцией, стабильной работой и долгим сроком службы. Подходит для систем отопления, водоснабжения и промышленных установок.
Варианты исполнения
- Ду 25 Ру 10
по запросу
Документы
Технические характеристики
- Давление (Ру):
- 10
- Присоединение к трубопроводу:
- цапковое; фланцевое
- Установочное положение:
- вертикальное, в верхней части защищаемого объекта
- Рабочий ход клапана:
- 6 мм
- Площадь проходного сечения (F):
- 1,5 см²
- Диапазон настройки клапана (Рн):
- 0,8–1,0 МПа
- Коэффициент расхода (μ):
- 0,7
- Диаметр входа/выхода:
- 25/40 мм
Рабочая среда
Рабочая среда: пар
- Температура рабочей среды: до плюс 200 градусов Цельсия;
Материалы
- Корпус:
- сталь 20
Схемы

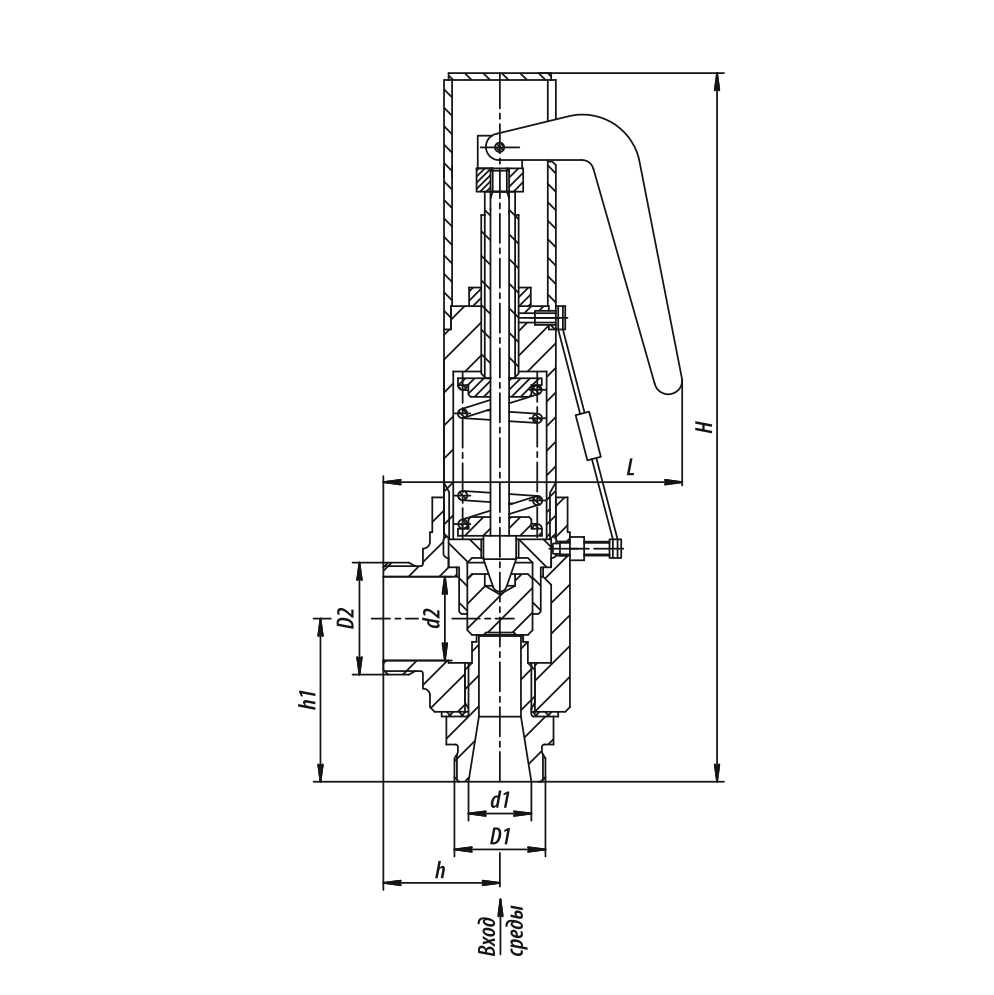

Габаритные размеры
| Название | L | H | Масса |
|---|---|---|---|
| Ду 25 Ру 10 | 126.0 | 302.0 | 3,7 |
Описание
Условия эксплуатации:
- Климатическое исполнение: У, УХЛ, ХЛ, Т (по ГОСТ 15150-69)
- Категория размещения: 2, 3 (по ГОСТ 15150-69)
- Клапан рассчитан на нагрузки от массы и реактивных усилий при срабатывании.
