15с-2-2 Клапан предохранительный прямого действия
Клапан предохранительный 15с-1-2 прямого действия предназначен для автоматической защиты оборудования и трубопроводов от превышения давления рабочей среды. При росте давления выше допустимого значения клапан открывается и сбрасывает часть пара, предотвращая повреждения и аварийные ситуации. После нормализации давления клапан закрывается.
Надёжность, долговечность и простота конструкции обеспечивают широкое применение изделия в паровых установках, теплотехническом оборудовании и других объектах с рабочим давлением до 1,6 МПа.
Варианты исполнения
- Ду 32 Ру 16
по запросу
Документы
Технические характеристики
- Давление (Ру):
- 16
- Присоединение к трубопроводу:
- цапковое; фланцевое
- Установочное положение:
- вертикальное, в верхней точке защищаемого объекта
- Рабочий ход клапана:
- 8 ± 1,5 мм
- Площадь проходного сечения (F):
- 6,1 см²
- Диапазон настройки клапана (Рн):
- 1,1–1,5 МПа
- Коэффициент расхода (μ):
- не менее 0,7
- Диаметр входа/выхода:
- 32/50 мм
Рабочая среда
Рабочая среда: пар
- Температура рабочей среды: до плюс 250 градусов Цельсия;
Материалы
- Корпус:
- сталь 20
Схемы

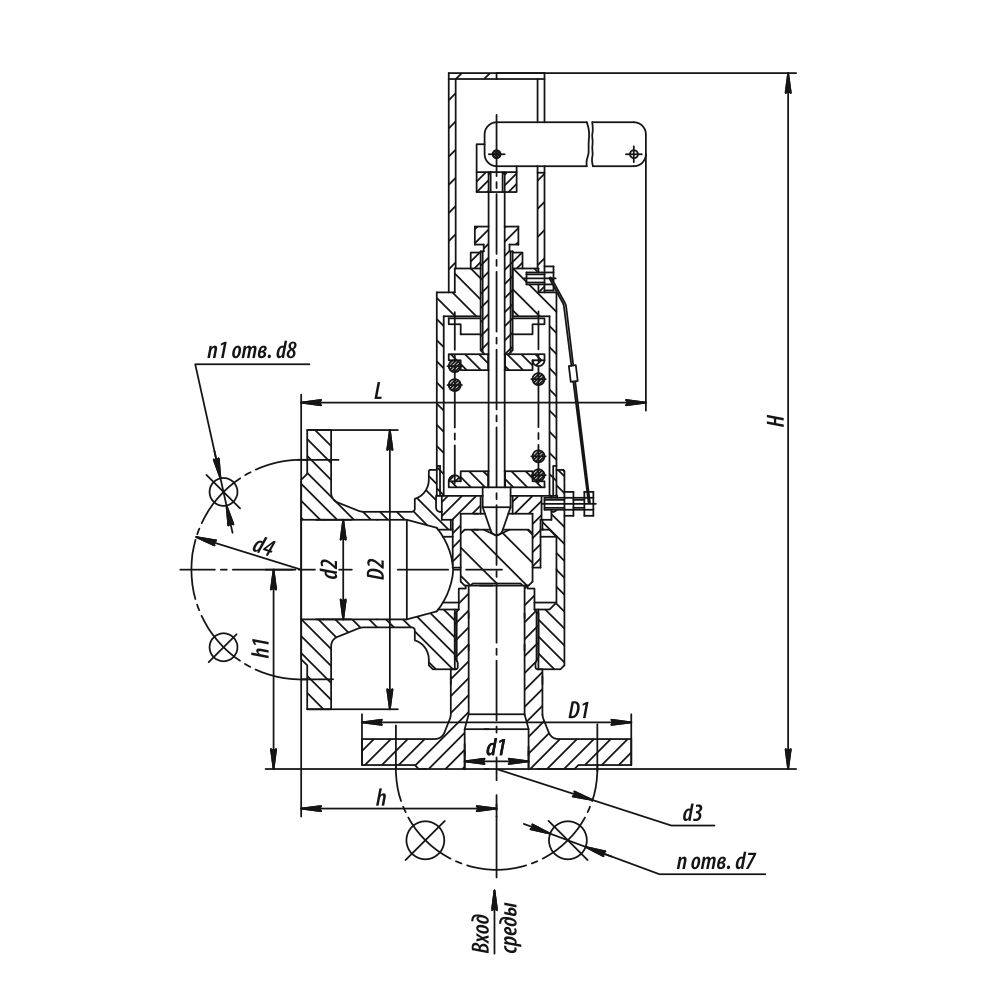

Габаритные размеры
| Название | L | H | Масса |
|---|---|---|---|
| Ду 32 Ру 16 | 260.0 | 100.0 | 7,0 |
Описание
Условия эксплуатации:
- Климатическое исполнение: У, УХЛ, ХЛ, Т (по ГОСТ 15150-69)
- Категория размещения: 2, 3 (по ГОСТ 15150-69)
- Конструкция рассчитана на нагрузки от массы и реактивных усилий при срабатывании.
