17с-1-2 Клапан предохранительный прямого действия
Клапан предохранительный 17с-1-2 прямого действия применяется для защиты оборудования и трубопроводов от избыточного давления. При превышении заданного давления клапан автоматически открывается и сбрасывает часть рабочей среды, предотвращая аварийную ситуацию. После нормализации давления клапан закрывается.
Надёжная стальная конструкция, простота обслуживания и компактные размеры делают изделие удобным для эксплуатации в паровых установках и теплотехническом оборудовании.
Варианты исполнения
- Ду 32 Ру 10
по запросу
Документы
Технические характеристики
- Давление (Ру):
- 10
- Присоединение к трубопроводу:
- цапковое; фланцевое
- Установочное положение:
- вертикальное, в верхней точке защищаемого объекта
- Рабочий ход клапана:
- 8 ± 1,5 мм
- Площадь проходного сечения (F):
- 6,1 см²
- Диапазон настройки клапана (Рн):
- 0,6–0,15 МПа
- Коэффициент расхода (μ):
- не менее 0,6
- Диаметр входа/выхода:
- 32/50 мм
Рабочая среда
Рабочая среда: пар
- Температура рабочей среды: до плюс 250 градусов Цельсия;
Материалы
- Корпус:
- сталь 20
Схемы

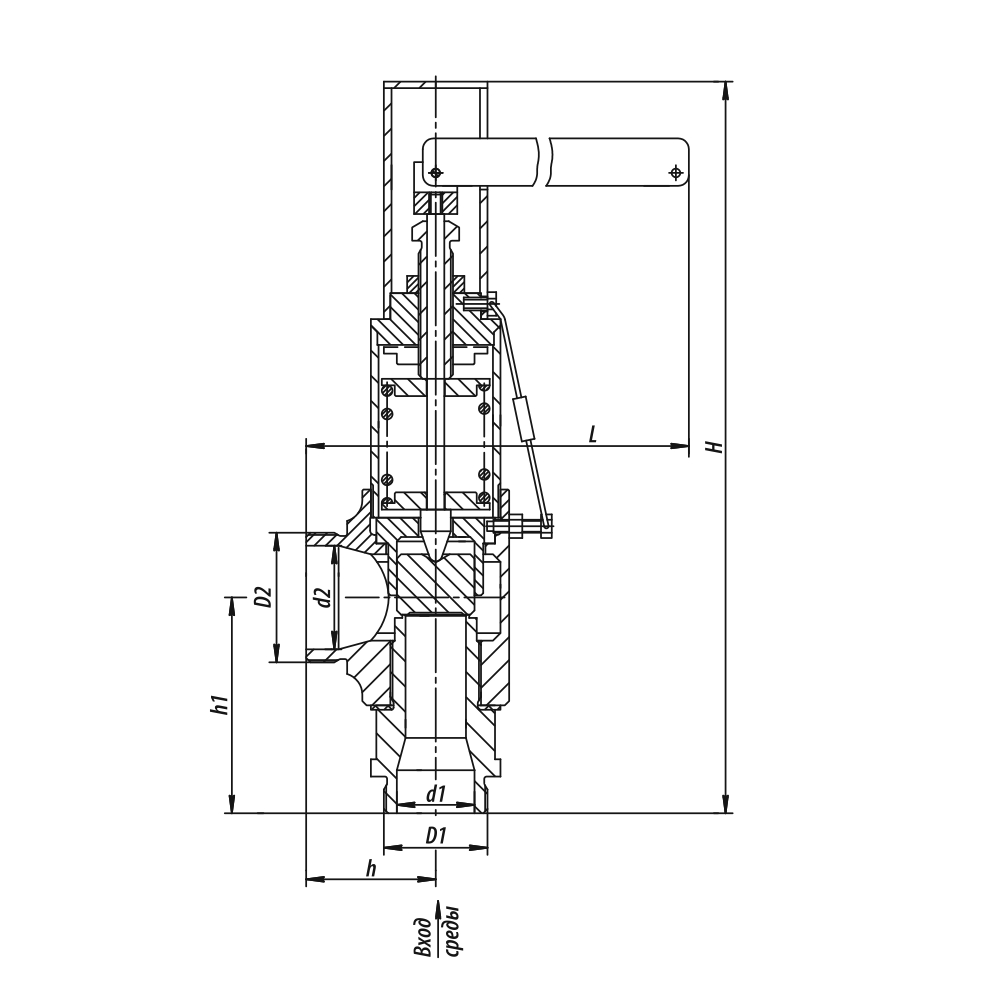

Габаритные размеры
| Название | L | H | Масса |
|---|---|---|---|
| Ду 32 Ру 10 | 220.0 | 339.0 | 4,5 |
Описание
Условия эксплуатации:
- Климатическое исполнение: У, УХЛ, ХЛ, Т (по ГОСТ 15150-69)
- Категория размещения: 2, 3 (по ГОСТ 15150-69)
- Конструкция рассчитана на нагрузки от массы и реактивных усилий при срабатывании.
