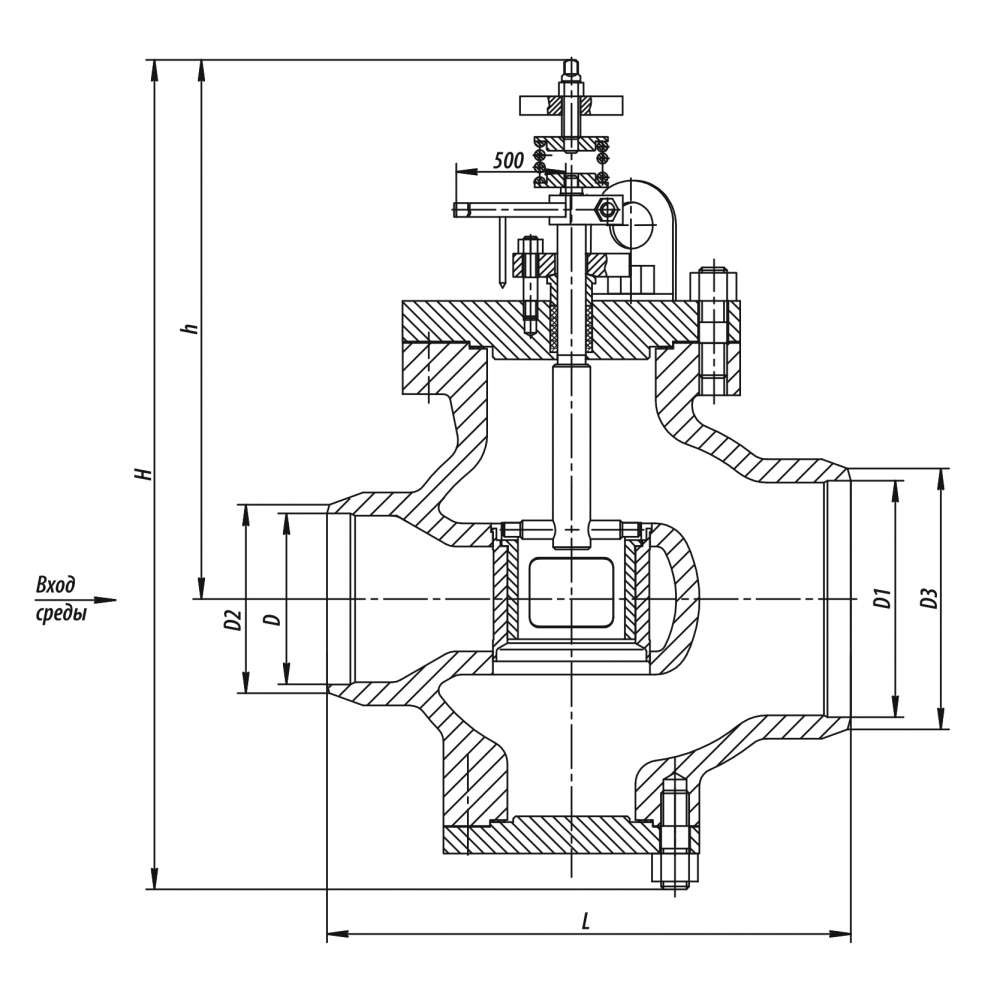

6с-12-1-1 Клапан регулирующий поворотный

Клапаны типа 6с предназначены для регулирования расхода или давления рабочей среды.
Расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно гильзы (седла).

• Максимальный угол поворота золотника – 90°.
• Регулируемые проходные сечения в клапане выполнены в виде прямоугольных окон в золотнике и седле.

В качестве запорного органа не применяется.

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

• на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С;
• на PN 10,0 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С.

вода, пар.

Параметры экскплуатации

Присоединение к трубопроводу: под сварку.
Установочное положение: на горизонтальных и вертикальных участках трубопровода, в местах удобных для обслуживания и ремонта.
Положение шпинделя:
для привода типа МЭО – горизонтальное и вертикальное;
для привода типа МЭОФ – вертикальное, приводом вверх.
Направление подачи рабочей среды: устанавливается по стрелке, нанесенной на корпусе.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
