Т-32МС-3 Клапан предохранительный прямого действия
Клапан предохранительный Т-32МС-3 прямого действия предназначен для защиты трубопроводов, котельных установок и промышленного оборудования от превышения давления рабочей среды. При достижении критического значения давления клапан автоматически открывается и сбрасывает избыточный пар, предотвращая повреждение оборудования и аварийные ситуации. После снижения давления до рабочего уровня клапан закрывается.
За счёт устойчивости к температуре до 425 °C и рабочему давлению до 6,3 МПа, изделие применяется в энергетических и теплотехнических системах, где необходима надёжная арматура для эксплуатации под высокими нагрузками.
Варианты исполнения
- Ду 80 Ру 63
по запросу
Документы
Технические характеристики
- Давление (Ру):
- 63
- Присоединение к трубопроводу:
- цапковое; фланцевое
- Установочное положение:
- вертикально в наиболее высокой части защищаемого объекта
- Рабочий ход клапана:
- 15 ± 3 мм
- Площадь проходного сечения (F):
- 30,2 см²
- Диапазон настройки клапана (Рн):
- 0,7–1,5 МПа
- Коэффициент расхода (μ):
- не менее 0,65
- Диаметр входа/выхода:
- 80/150 мм
Рабочая среда
Рабочая среда: пар
- Температура рабочей среды: до плюс 425 градусов Цельсия;
- Минимальная температура окружающей среды: от минус 40 градусов Цельсия;
Материалы
- Корпус:
- сталь 20
Схемы

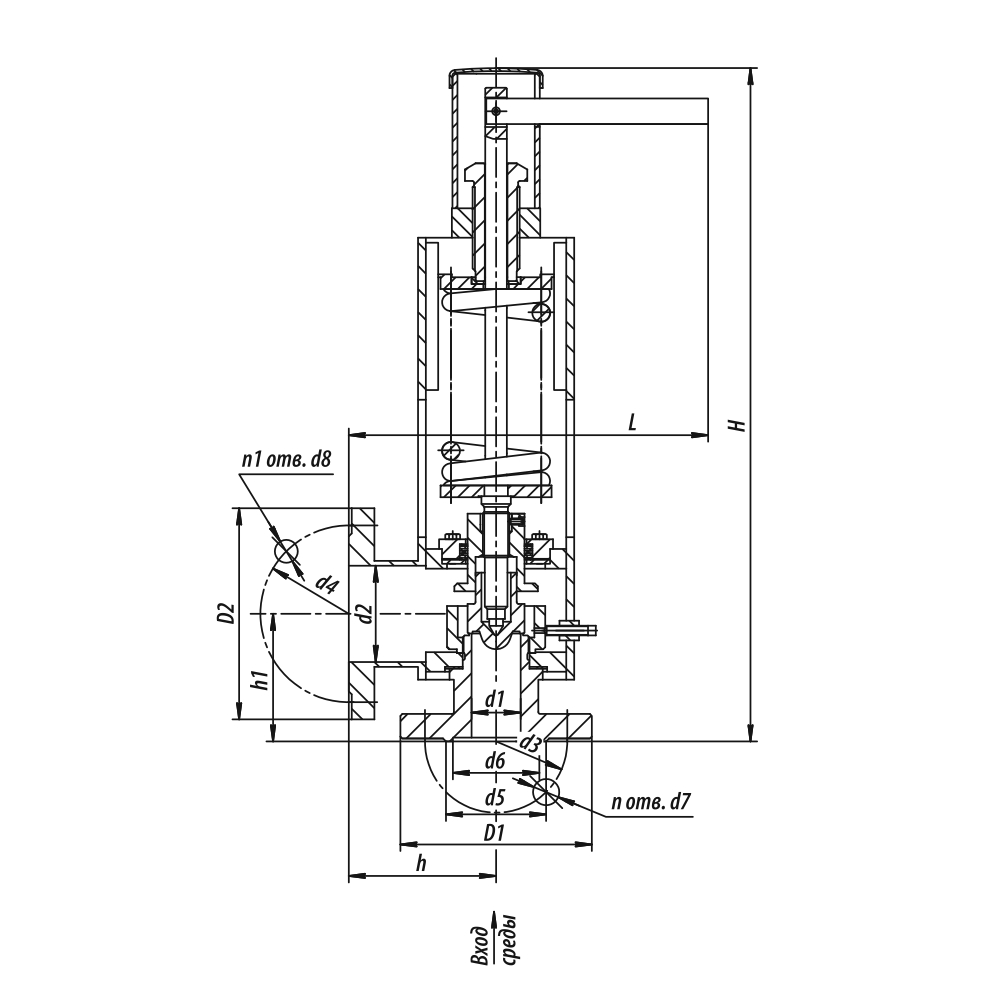

Габаритные размеры
| Название | L | H | Масса |
|---|---|---|---|
| Ду 80 Ру 63 | 416.0 | 740.0 | 71 |
Описание
Условия эксплуатации:
- Климатическое исполнение: У, УХЛ, ХЛ, Т (по ГОСТ 15150-69)
- Категория размещения: 2, 3 (по ГОСТ 15150-69)
- Клапан рассчитан на нагрузки от собственной массы и реактивных усилий при его срабатывании.
